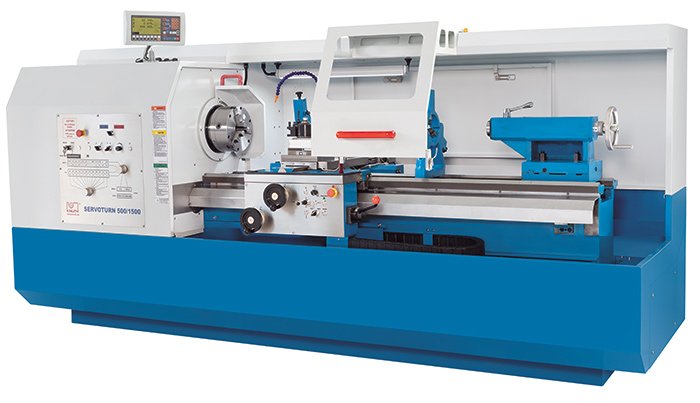

Knuth Servoturn 500/2000 Servo-sorvi
Servoturn-sarjan yleissorvit yhdistävät modernin syöttötekniikan ja perinteisen konerakennuksen.
Knuth
Knuth tarjoaa laajan valikoiman metallintyöstökoneita, kuten sorveja, jyrsimiä ja porakoneita.
Servoturn-sarjan yleissorvit yhdistävät modernin syöttötekniikan ja perinteisen konerakennuksen. Verrattuna tavanomaisiin manuaalisiin sorveihin tässä sarjassa on kaikilla akseleilla kuularuuvivedot sekä elektroniset käsipyörät. Suurivääntöiset servomoottorit toteuttavat kaikki syöttöliikkeet nykyaikaisten CNC-koneiden dynaamisuudella. Ilman vaihdepyöriä ja hammaspyörästöjä syöttö- ja kierrepituisuudet voidaan valita elektronisesti. Pikaliikkeet kaikilla akseleilla vähentävät joutoaikaa, ja elektroniset pysäytykset takaavat korkean toistotarkkuuden.
Ominaisuudet:
- Servosyöttöjärjestelmä
- Esijännitetyt kuularuuvit kaikilla akseleilla
- Elektroniset käsipyörät
- Paikannäyttö V-constant-toiminnolla
- Pikavaihtoinen työkalupidin
| Working area | |
|---|---|
| Center width | 1950 mm |
| Turning diameter over bed | 500 mm |
| Turning-Ø over support | 300 mm |
| Bed width | 400 mm |
| Travels | |
|---|---|
| Travel X-axis | 250 mm |
| Travel Z-axis | 1880 mm |
| Travel Z1-axis | 100 mm |
| Headstock | |
|---|---|
| Spindle speed | 30 1/min - 1600 1/min |
| Spindle bore | 86 mm |
| Spindle mount | A2-8 |
| Lathe chuck diameter | 250 mm |
| Rapid feed | |
|---|---|
| X-axis rapid feed | 4 m/min |
| Z-axis rapid feed | 4 m/min |
| Feed | |
|---|---|
| Feed X-axis | 0,01 mm/R - 2 mm/R |
| Feed Z-axis | 0,01 mm/R - 2 mm/R |
| Threading | |
|---|---|
| Threading, metric | 0,35-14 mm |
| Threading, whitworth | 48-4 TPI |
| Tailstock | |
|---|---|
| Tailstock quill diameter | 75 mm |
| Tailstock taper | 5 MT |
| Tailstock quill stroke | 150 mm |
| Drive capacity | |
|---|---|
| Motor rating main drive | 6 kW - 9 kW |
| Motor rating X-axis | 1,5 kW |
| Motor rating Z-axis | 2,3 kW |
| Supply voltage | 400 V |
| Measures and weights | |
|---|---|
| Overall dimensions (length x width x height) | 4,25 m x 1,28 m x 1,65 m |
| Weight | 3450 kg |
| Tuotemerkki | Knuth |
